NG-A(BTLY)矿物绝缘防火电缆的详细介绍:
1、起帆电缆型号
NG-A(BTLY)
2、执行标准
产品标准:Q/QF-010-2019《额定电压0.6/1kV及以下隔离型无机矿物绝缘防火电缆》
防火实验标准:BS6387:2013《在火焰条件下电缆保持线路完整性的性能要求》和BS 8491:2008《用于烟和热控制系统及特定的其它仍在继续的火灾安全系统部件的大直径电力电缆着火完整性的评估方法》
3、NG-A(BTLY)矿物绝缘防火电缆适用范围
NG-A(BTLY)矿物绝缘电缆适用于交流50Hz,额定电压不超过0.6/1kV的线路中,场合多用于高层建筑、地铁、车站、机场、电站和商场等相对封闭或人员集中的重要建筑和设施内。

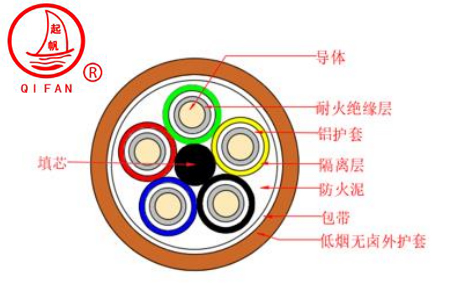

4、NG-A(BTLY)矿物绝缘防火电缆电缆结构
导体
第1种或第2种铜导体
防火绝缘层
NG-A(BTLY)矿物绝缘防火电缆采用耐高温,不燃烧的无机矿物绝缘材质(云母带/陶瓷化硅橡胶带),采用绕包形式
金属护套
铝护套连续挤出,具有良好的弯曲特性
隔离层
聚乙烯,有防水及分色功能
防火泥
电缆空隙及电缆周围挤包有无机矿物质材质,具有与氧化镁相同的防火性能
低烟无卤外护套
采用低烟无卤的塑性材质,有良好的阻燃及保护作用
5、NG-A(BTLY)矿物绝缘防火电缆规格范围
1芯:10~400mm²
2芯:4~70mm²
3芯:4~70mm²
4芯:4~70mm²
5芯:4~70mm²
3+1芯:4~70mm²
3+2芯:4~70mm²
4+1芯:4~70mm²
6、NG-A(BTLY)矿物绝缘防火电缆线芯识别
7、NG-A(BTLY)矿物绝缘防火电缆护套颜色
橙色(亦可根据客户要求)
8、NG-A(BTLY)矿物绝缘防火电缆技术参数
额定电压(Ub/U)
0.6/1kV
最高系统电压(Um)
1.2kV
温度等级
导体最高运行温度:+90℃使用环境温度:-20℃~+45℃
电缆敷设温度:不低于0℃(环境温度低于0℃时,应对电缆进行预热)
电缆安装时的最小弯曲半径
D≤12 :6D
12≤D≤20:10D
20≤D≤40:15D
:20D D>40
注:D为电缆外径
敷设方式
穿管敷设、隧道敷设、支持式架空敷设、悬挂式架空敷设等。
柔韧性
NG-A(BTLY)矿物绝缘防火电缆采用绞合导体,护套采用非金属材料,使电缆更加柔韧而且重量轻。
防鼠蚁
NG-A(BTLY)矿物绝缘防火电缆因为连续生产无接头,可有效防止鼠蚁对电缆破坏损伤。
线损小,载流量高
相对于相同截面的电缆而言,NG-A(BTLY)矿物绝缘防火电缆要比其它类型的电缆传输电流较高,可以承受相当的过载。 若额定电流相同,则线损比其它电缆小。
节能环保
NG-A(BTLY)矿物绝缘防火电缆工作温度低于其它类型电缆,因此在工作中线损低,减少能源浪费,而电缆材料为无机型,可以达到环保的要求。
防辐射、安全性高
NG-A(BTLY)矿物绝缘防火电缆中应用的无机材料,耐辐射。具有长期稳定性、寿命长、耐久性等特点。
防爆性能
NG-A(BTLY)矿物绝缘防火电缆中高度压实的绝缘材料及无中间接头可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备,因而适用于有爆炸危险的地方和各种防爆设备、器材的连接。
超阻燃性
NG-A(BTLY)矿物绝缘防火电缆具有超阻燃性,一般阻燃电缆结构设计中的最大差异是具有无机金属水合物如氢氧化铝、氢氧化镁代替传统的聚丙烯绳或玻璃纤维,金属水合物在火焰下转化成金属氧化物和水,不但降低了被燃烧电缆的温度而且其残存物致密的包裹在绝缘线芯外,使其无法参加热氧反应,故即使敷设中此类电缆的容量超过 28L/m将瞬间自熄(其炭化标准有2.5m缩减至1.0m以下)。
如有需要详细了解NG-A(BTLY)矿物绝缘防火电缆,请联系起帆电缆!
